Hvad bør du vide om antistatisk termoplastisk emballage til elektronik?

Hvad skal ESD-emballagen kontrollere?

Elektronikemballage fungerer som en del af håndteringssystemet omkring en komponent. Når denne komponent er følsom over for elektrostatiske hændelser, skal bakken give forudsigelig elektrisk adfærd ud over den fysiske organisering. Dette er grunden til, at ESD-emballage bør specificeres gennem målbare materiale- og overfladekarakteristika snarere end gennem udseende alene.

Statisk ladning kan udvikle sig gennem kontakt og adskillelse mellem forskellige materialer, bevægelse under håndtering, friktion og andre almindelige fremstillingsaktiviteter. En følsom komponent kan passere mange stadier før den endelige montering, så emballagen kan åbnes, overføres, stables og genbruges flere gange. Hvert trin skaber muligheder for ukontrollerede elektrostatiske forhold, hvis emballagen ikke er designet hensigtsmæssigt.

Emballagestrukturen påvirker også produktbevægelsen. En bakke med dedikerede hulrum kan holde de enkelte komponenter adskilt og reducere unødvendig kontakt mellem tilstødende dele. For stik, sensorer, PCB-relaterede komponenter og andre præcisionsprodukter kan kontrolleret positionering gøre manuel og produktionslinjehåndtering mere overskuelig.

Effektiv elektronisk emballage kombinerer elektrostatisk kontrol med fysisk organisering. Ingen af ​​funktionerne bør behandles som en isoleret funktion.

Det er også vigtigt at forstå, at ikke alle elektroniske komponenter har samme følsomhed eller håndteringskrav. Halvlederpakker, stik, sensorer, optiske moduler og samlede printkort kan variere i vægt, form, udsatte overflader og procesmiljø. Emballage bør derfor udvikles omkring det faktiske produkt i stedet for at stole på én universel bakkestruktur.

• Defined ESD behavior:de elektriske egenskaber skal specificeres i henhold til komponent- og proceskravene.
• Stabil positionering:individuelle hulrum kan begrænse uønsket bevægelse under håndtering.
• Passende struktur:vægtykkelse, dybde og geometri skal passe til det fysiske produkt.
• Proces kompatibilitet:stabling, nesting, inspektion og line-side-håndtering bør overvejes fra begyndelsen.

Hvilken termoplast passer til forskellige ESD-applikationer?

Termoplastisk udvælgelse påvirker mere end elektrisk adfærd. Det bestemmer også stivhed, slagfasthed, fleksibilitet, gennemsigtighed, temperaturadfærd, udseende og formningsegenskaber. For elektroniske bakker skal disse egenskaber overvejes sammen, fordi et materiale, der giver én ønskelig egenskab, kan indføre begrænsninger i et andet område.

PP til gentagen håndtering

PP er nyttig, når en bakke har brug for en kombination af bøjningstræthedsmodstand, faldmodstand og temperaturmodstand. Disse egenskaber er relevante i applikationer, hvor bakken gentagne gange kan fyldes, overføres, stables eller returneres til et produktionsområde.

SMT-miljøer kan involvere hyppig håndtering og organiseret bevægelse mellem processtadier. En PP-baseret struktur kan overvejes, hvor emballagen skal tåle gentagen brug og samtidig bevare dens definerede elektrostatiske egenskaber.

KÆLEDYR for gennemsigtighed og rigiditet

KÆLEDYR giver høj gennemsigtighed og god hårdhed, hvilket gør den anvendelig, hvor komponentinspektion og produktsynlighed er vigtig. En gennemsigtig bakke kan gøre det nemmere for operatører at identificere komponentarrangementet uden at fjerne hvert emne fra dets position.

Synlighed kan også understøtte inspektionsorienterede arbejdsgange. Når emballagekonceptet giver operatører mulighed for at se produktet direkte, kan bakken give organisation og samtidig bevare et klart overblik over komponenten.

PS til generelle bakkestrukturer

PS er relativt skørt og har noget lavere gennemsigtighed end PET. Det kan ikke desto mindre overvejes til generelle elektroniske komponentomsætningsbakker, hvor den overordnede struktur og håndteringsmiljø er forenelig med dens egenskaber.

Det korrekte valg bør ikke være baseret på et materialenavn alene. Den faktiske komponentvægt, hulrumsdimensioner, forventet påvirkning, temperaturforhold, krav til gennemsigtighed og påtænkt håndteringsfrekvens har alle indflydelse på valget.

I praksis bør elektrisk ydeevne forblive forbundet med mekanisk ydeevne. En bakke kan have det ønskede modstandsområde, men stadig være dårligt egnet til produktet, hvis dens form, fleksibilitet eller temperaturadfærd ikke passer til håndteringsmiljøet.

Hvordan skal overflademodstand specificeres?

Overflademodstand er en af ​​de centrale tekniske parametre i ESD-emballage, fordi den giver en målbar måde at beskrive emballagematerialets elektriske adfærd. Målområdet bør vælges i henhold til komponentens ESD-krav og det omgivende håndteringsmiljø.

Et tilpasset emballageprogram kan specificere overflademodstand fra 1,0×10⁴Ω til 1,0×10¹¹Ω. Dette område dækker flere krav til elektrostatisk kontrol, men eksistensen af ​​et bredt område betyder ikke, at én værdi automatisk er egnet til hver anvendelse.

Forskellige elektroniske produktionsmiljøer kan have forskellige krav til ladningskontrol, materialehåndtering og procesintegration. En bakke, der bruges til generel komponentomsætning, kan have en anden specifikation end en bakke, der bruges til følsom inspektion, automatiseret håndtering eller emballering af komponenter med blottede ledende strukturer.

Start med komponentkravet

Det første spørgsmål bør være, hvilket niveau af ESD-kontrol, der kræves af komponent- og håndteringsprocessen. Emballagespecifikationen bør så udvikles omkring dette krav i stedet for at vælge en elektrisk værdi, blot fordi den er almindeligt anvendt.

Overvej det komplette emballagesystem

Bakken er kun et element i emballagemiljøet. Yderkartoner, stødabsorberende materialer, separatorer, arbejdsflader, håndteringsudstyr og andre emballagekomponenter kan også påvirke de elektrostatiske forhold omkring produktet.

Dette gør tænkning på systemniveau vigtig. En bakke med en kontrolleret modstandskarakteristik bør stadig integreres i en håndteringsproces, der genkender den elektriske opførsel af de omgivende materialer og udstyr.

Forbind modstand med geometri

Elektriske specifikationer bør ikke få ingeniører til at overse fysisk beskyttelse. Kavitetsdybden, vægafstanden og positioneringsstrukturen skal beskytte komponenten og samtidig bevare den nødvendige elektrostatiske funktion.

• Definer det nødvendige modstandsområde:forbinde målværdien med det faktiske ESD-beskyttelseskrav.
• Hold komponenten i en kontrolleret position:brug hulrum og lokaliseringsfunktioner, hvor det er nødvendigt.
• Gennemgå hele håndteringsmiljøet:overveje de andre materialer og udstyr, der interagerer med bakken.
• Bekræft det færdige produkt:brug egnet modstandsprøvningsudstyr til at kontrollere, at de specificerede elektriske egenskaber opnås.

En målbar specifikation gør også kommunikationen lettere mellem emballagedesignere, komponentproducenter og produktionsteams. I stedet for kun at beskrive en bakke som "antistatisk", kan projektet identificere det tilsigtede modstandsområde og den materialekonstruktion, der kræves for at opnå det.

Hvordan skal en ESD-bakke designes?

Elektrisk styring er kun en del af designproblemet. En elektronisk bakke skal også holde komponenten sikkert, tillade praktisk af- og pålæsning, passe til håndteringsudstyret og forblive kompatibel med stablings- eller redekrav.

1. Definer produktkonvolutten

Begynd med de nøjagtige dimensioner af komponenten. Registrer længde, bredde, højde, diameter, fremspring, forbindelsesplaceringer, følsomme overflader og områder, der ikke bør komme i kontakt med bakken.

For uregelmæssige elektroniske samlinger kan den nyttige designinformation omfatte flere tværsnitsdimensioner i stedet for én samlet størrelse. Dette kan især være vigtigt for konnektorer, sensorer og PCB-samlinger med udragende komponenter.

2. Byg hulrummet omkring produktet

Et dedikeret hulrum kan styre positionen af ​​hver del og samtidig skabe adskillelse mellem nabokomponenter. Kavitetsgeometri bør balancere fastholdelse og tilgængelighed. For løs positionering kan tillade bevægelse, mens alt for restriktiv geometri kan gøre lastning og losning vanskelig.

3. Overvej vægtykkelse

Vægtykkelsen påvirker bakkens stivhed, vægt og formningsadfærd. Store hulrum og dybe strukturer kan kræve omhyggelig overvejelse af materialefordelingen under termoformning. Tykkelsen bør derfor vurderes sammen med formningsretningen og den endelige bakkegeometri.

4. Tilføj stablings- eller indlejringsfunktioner

Genanvendelige elektroniske bakker skal ofte stables, når de er fyldt, og indlejres, når de er tomme. Disse funktioner kan reducere opbevaringskompleksiteten og forbedre håndteringseffektiviteten, men geometrien skal designes, så stablede bakker forbliver stabile, og hulrummene ikke forstyrrer hinanden.

5. Beskyt følsomme overflader

Komponenter kan have blotlagte huse, stik, linser, stifter eller færdige overflader, der kræver kontrolleret kontakt. Hvor det er relevant, kan bakken konfigureres med beskyttende indsatser eller udvalgte dæmpningsfunktioner, så produktet understøttes uden unødig overfladekontakt.

6. Plan for automatiseret håndtering

Elektronikfabrikker kan flytte bakker manuelt med vogne, transportører eller automatiseret håndteringsudstyr. Bakkestrukturen skal være kompatibel med den påtænkte proces, herunder adgangspunkter, stablingshøjde, orientering og læsseretning.

De mest pålidelige bakkedesign er derfor applikationsspecifikke. De er ikke afhængige af et fast hulrumsmønster, når selve produktet har en unik form eller et særligt håndteringskrav.

Hvorfor er termoformning nyttig til elektroniske bakker?

Termoformning er især nyttig, når elektronisk emballage kræver tilpassede hulrum, store overflader, buede konturer eller brede bakkedimensioner. En opvarmet termoplastisk plade kan formes over værktøj for at skabe en produktspecifik struktur uden at tvinge enhver applikation til et lille standardformat.

Dette er vigtigt for elektronik, fordi komponentemballage kan variere fra små enkeltdele til større samlinger og flerdelte systemer. En bakke kan have brug for et gitter af små hulrum, mens en anden kan kræve dybe lommer til større samlinger.

Storformatkapacitet

Termoformet emballage kan fremstilles i dimensioner på op til ca. 1300 × 750 × 740 mm, afhængigt af den aktuelle bakkestruktur og produktionskrav. Denne brede formgivningsevne er nyttig, når et emballagesystem dækker en stor enhed eller flere produktzoner.

Tilpassede hulrumslayouts

Termoformning gør det muligt at udvikle hulrumsmønsteret omkring produktarrangementet. Individuelle hulrum kan fordeles efter komponentdimensioner, og det overordnede bakkefodaftryk kan tilpasses eksisterende transport- eller lagerstrukturer.

Udviklingsfleksibilitet

Elektroniske produkter kan ændre sig under udvikling. Stikpositioner, husdimensioner, printkonfigurationer og tilbehørsarrangementer kan alle blive revideret. En fleksibel termoformningstilgang kan understøtte udvalgte udviklingsprojekter, hvor der kræves tilpasset værktøj og bredformatstrukturer.

Materiale variation

PP, PET, PS og andre egnede termoplaster kan overvejes i termoformningsprocessen. Dette gør det muligt at evaluere bakkens elektriske, mekaniske og visuelle krav sammen.

Integration med emballagefunktioner

Formningskonceptet kan inkorporere positioneringsområder, stablestrukturer, åbninger og andre funktionelle detaljer. Hvor yderligere overfladebeskyttelse er påkrævet, kan udvalgte stødabsorberende materialer også integreres i emballagedesignet.

Termoformning er mest nyttig, når emballagegeometrien skal følge produktet tæt i stedet for at tvinge en kompleks komponent ind i et generisk bakkeformat.

Fremstillingsprocessen skal stadig vælges i henhold til produktgeometrien, den nødvendige elektriske adfærd, produktionsmængden og den overordnede pakkestrategi. Termoformning er en procesmulighed snarere end et universelt svar for enhver elektronisk emballageapplikation.

Hvor er ESD-bakker almindeligt anvendt?

ESD-kontrollerede termoformede bakker kan understøtte mange stadier af elektronikproduktion og logistik. Den nøjagtige struktur afhænger af, om emballagen er beregnet til opbevaring, inspektion, flytning af produktionslinjen, omsætning eller transport.

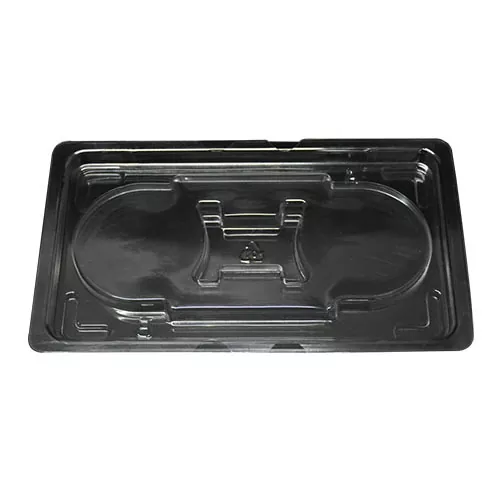

• Elektroniske komponenter:konnektorer, sensorer, PCB-relaterede dele, halvlederkomponenter og andre statisk følsomme produkter kan arrangeres i dedikerede hulrum.
• PCB håndtering:kredsløbskort og elektroniske samlinger kan understøttes under midlertidig opbevaring, overførsel og bevægelse af produktionslinjen.
• Præcision elektroniske dele:individuelle kaviteter kan hjælpe med at opretholde en organiseret positionering af komponenter med definerede håndteringskrav.
• SMT fremstilling:genanvendelige omsætningsbakker kan understøtte gentagne bevægelser mellem produktionsstadier, hvor kontrolleret elektrostatisk adfærd er påkrævet.
• Optoelektroniske komponenter:emballage kan konfigureres til optisk kommunikation og optoelektroniske samlinger med specificerede ESD-betingelser.
• Industrielt elektronisk udstyr:store komponenter og samlinger kan organiseres til opbevaring, intern transport og kontrolleret håndtering.

Komponentinspektion

Inspektionsorienteret emballage drager fordel af organiseret positionering og klar adgang til komponenten. Når gennemsigtighed er vigtig, kan PET overvejes for strukturer, der gør det muligt for operatøren at se produktet, mens det forbliver inde i bakken.

SMT og produktionslinjeomsætning

Produktionsmiljøer kan involvere gentagne bakkebevægelser mellem processtadier. PP kan overvejes, hvor udmattelsesbestandighed, slagfasthed og temperaturadfærd stemmer overens med kravene til gentagen håndtering.

PCB og montagehåndtering

Printplader og samlinger kan have større dimensioner og skrøbelige monterede funktioner. Bakkehulrum bør derfor understøtte pladen uden at komme i kontakt med komponenter, der ikke er designet til at bære belastning.

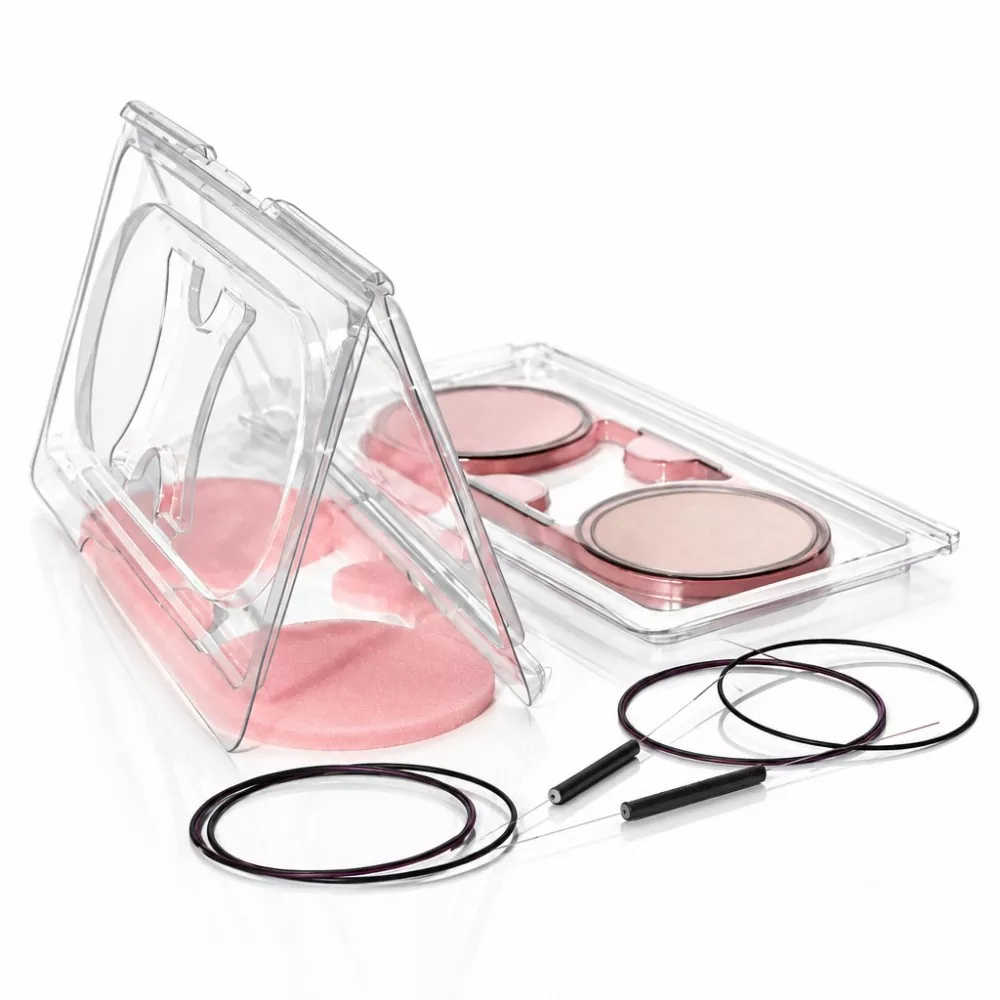

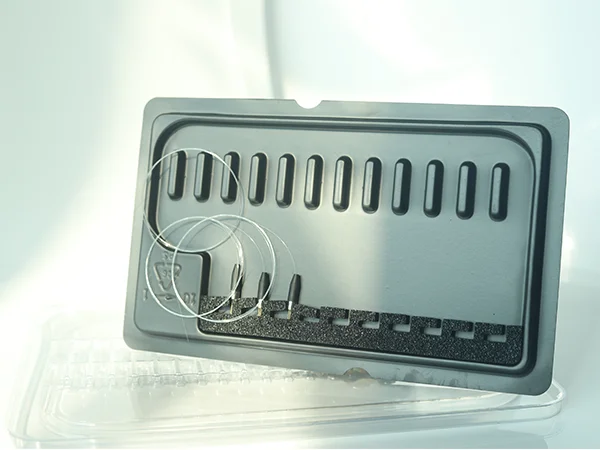

Optoelektronisk emballage

Optiske kommunikationskomponenter kan have følsomme overflader og præcise dimensioner. Deres emballagestruktur skal tage højde for komponentorientering, kontaktzoner, adskillelse og de nødvendige elektrostatiske egenskaber.

Hvordan fungerer renlighed og produktbeskyttelse sammen?

Elektronikemballage er ikke kun en ESD-kontrolenhed. Renlighed kan også være vigtig, især når komponenter udsættes for støv, partikler eller overfladeforurening under fremstillingen. Emballagedesign bør derfor tage højde for både elektrostatisk adfærd og bakkens fysiske renhed.

Et rent produktionsmiljø kan hjælpe med at kontrollere støvadhæsion under bakkefremstilling. Materialehåndtering, formning, trimning og opbevaring bør styres konsekvent, så den færdige bakke er egnet til den tilsigtede elektronikapplikation.

Kontrolkontaktområder

Ikke alle komponentoverflader bør røre emballagen lige meget. Nogle produkter har færdige kosmetiske overflader, synlige kontakter, optiske overflader eller følsomme fremspring. Kavitetsdesign kan begrænse unødvendig kontakt og holde sarte områder væk fra strukturelle kanter.

Brug beskyttende indsatser, når det er passende

Udvalgte emballagedesigns kan inkorporere stødabsorberende materialer såsom svamp, hvor der er behov for et ekstra blødt kontaktlag. Denne tilgang kan hjælpe med at reducere overfladekontakt og håndteringsmærker for produkter med højere udseende eller kontaktfølsomhed.

Oprethold ren håndteringspraksis

Emballagens ydeevne er påvirket af, hvad der sker efter produktionen såvel som under produktionen. Ren opbevaring, kontrolleret påfyldningspraksis og passende håndteringsprocedurer kan hjælpe med at bevare den tilsigtede tilstand af bakken, før den når komponenten.

Overvej genbrug

Genanvendelige bakker kan gennemgå mange håndteringscyklusser. Når genbrug er en del af emballagesystemet, bør designet tage højde for træthed, gentagen rengøring, stabling og gentagen læsning. PP kan være nyttig i applikationer, hvor disse egenskaber stemmer overens med den nødvendige elektriske og mekaniske ydeevne.

ISO-baseret kvalitetsstyring kan give en struktureret ramme for proceskontrol, mens anvendelig tredjepartstest kan bruges til at vurdere relevante materiale- eller produktegenskaber i henhold til kundens krav.

Hvilke oplysninger er nødvendige for tilpasset udvikling?

Skræddersyede bakker fungerer bedst, når emballagedesignet starter med klar information om produktet og håndteringsprocessen. Jo mere fuldstændig input, jo lettere er det at bestemme hulrumsgeometri, materialeretning, modstandsområde og overordnet bakkestruktur.

1. Definer produktet.Angiv produktdimensioner, overordnet form, kritiske fremspring og alle områder, der skal forblive fri for kontakt.
2. Definer håndteringsmiljøet.Forklar, om bakken bruges til opbevaring, manuel overførsel, produktionslinjeomsætning, inspektion, stabling eller transport.
3. Definer ESD-kravet.Angiv det påkrævede overflademodstandsområde eller det gældende emballagekrav for komponenten.
4. Definer bakkedimensionerne.Angiv den ønskede samlede længde, bredde, højde og eventuelle restriktioner pålagt af transportcontainere eller produktionsudstyr.
5. Definer hulrumsstruktur.Bestem antallet af hulrum, hulrumsdybde, afstand, orientering og produktpåfyldningsretning.
6. Definer yderligere funktioner.Identificer stabling, indlejring, polstring, positioneringsfunktioner, åbninger, etiketter eller logokrav, hvor det er relevant.
7. Gennemgå materialets retning.Sammenlign PP, PET og PS med applikationens elektriske, mekaniske, temperatur- og udseendekrav.

Tegninger og dimensionsdata

Tekniske tegninger kan give præcise oplysninger om kritiske dimensioner, tolerancer og komponentgrænseflader. Dimensionsspecifikationer er også nyttige, når produktet har en relativt simpel geometri.

Fysisk produktinformation

Et fysisk produkt kan hjælpe med at tydeliggøre uregelmæssige former, faktiske kontaktflader, højdeovergange og udragende komponenter, som kan være svære at beskrive gennem grundlæggende dimensioner alene. Målet er at forstå den rigtige pakkekonvolut, før kavitetsdesignet færdiggøres.

Emballageudstyr og logistik

Bakken bør også designes omkring den måde, den vil bevæge sig gennem fabrikken. Containerdimensioner, stablehøjde, rededybde, transportbåndsafstand og operatøradgang kan alle påvirke den endelige form.

En projektspecifikation bør derfor beskrive hele bakkens rejse, fra lastning over lager og produktionslinjeoverførsel til dens endelige emballering eller transport. Denne bredere visning hjælper med at forhindre, at kavitetsdesignet kun løser ét trin i processen.

Hvad skal kontrolleres inden forsendelse?

Færdige elektroniske bakker bør kontrolleres fra både elektriske og fysiske perspektiver. En bakke kan opfylde de tilsigtede dimensioner, mens den ikke opretholder den nødvendige modstandskarakteristik, ligesom den kan opfylde modstandsområdet, mens den har problemer med hulrum eller stabling.

Elektrisk verifikation

Det specificerede overflademodstandsområde kan kontrolleres med passende modstandsprøvningsudstyr. Verifikation skal udføres i henhold til den gældende testmetode og emballagekrav.

Dimensionel verifikation

Kritiske dimensioner bør måles i forhold til de aftalte designkrav. Der bør lægges særlig vægt på hulrumsdybde, hulrumsposition, bakkeomkreds og enhver funktion, der har direkte grænseflader med komponenten eller eksternt håndteringsudstyr.

Renlighedsinspektion

Færdige bakker skal inspiceres for synlig forurening og materialeaffald. Dette er især relevant for elektronikemballage, hvor renlighed kan påvirke håndteringsmiljøet.

Produktionskonsistens

Kvalitetsstyring bør omfatte materialeinput, formningsforhold, trimning, inspektion og håndtering af færdige produkter. En gentagelig proces er vigtig, fordi bakkens elektriske og fysiske egenskaber begge skal forblive ensartede under hele produktionen.

Hvor det er nødvendigt, kan råvarer og færdige produkter også gennemgå relevant tredjepartstest. Det præcise testomfang bør fastlægges i henhold til kundens tekniske krav og den påtænkte elektronikapplikation.

BesøgAntistatisk termoplastisk emballageog sammenlign det påkrævede materiale, modstandsområde, bakkestruktur og anvendelsesforhold, før du færdiggør emballagespecifikationen.
